Pěchotní srub

Pěchotní srub je páteřní objekt těžkého opevnění (TO). Dobové pojetí ho definuje jako železobetonový objekt vybavený různým počtem kulometů, kanonů či minometů, dále technickými prostředky pro pozorování, větrání a osvětlení, pro vnitřní i vnější spojení, s ubytováním pro osádku, skladišti různého druhu a pokud možno i se studnou.

Zásadní je, k čemu takový objekt sloužil: nebránil sám sebe. Jeho hlavní zbraně střílely bočně do prostoru mezi sousední sruby — a v tom je celá logika československé pevnostní linie.

Koncepce a role

Izolované pěchotní sruby tvořily v terénu souvislou linii založenou na principu bočních paleb: každý srub působí svými zbraněmi před a částečně i za objekty napravo a nalevo od sebe. Každá pevnost tak byla chráněna a podporována palbami nejméně dvou svých sousedů.

• Rozestup srubů v linii: 600–800 m, maximálně 1 200 m — dál už by palba sousedů ztrácela potřebný účinek.
• Každá boční palba do přehrady musela být nejméně zdvojena — padne-li jeden objekt, přehrada v daném místě nezmizí.
• Čelně k nepříteli směly být obráceny jen střílny zbraní chráněných pancířem, tedy malých rozměrů a těžko zranitelné.
• Prostory mezi sruby měly být přehrazeny překážkami, každý objekt měl navíc vlastní obvodovou překážku.

Dobový předpis ŘOP to shrnoval takto:

„Řešení musí býti provedeno tak, aby jejich palebné zdroje, i když střílí bočně, byly skryty před přímou palbou nepřítele a byly schopny vlastní obrany. (…) Palebná přehrada těchto srubů musí býti bez mezer a každá boční palba do přehrady musí býti nejméně zdvojena.”

Zbraně srubu se dělily na hlavní (vytvářely palebnou přehradu) a pomocné (sloužily zejména k vlastní obraně objektu). Na exponovaných místech linii vyztužovaly dělostřelecké tvrze, do intervalů se vkládaly objekty lehkého opevnění.

Podrobně: Palebná přehrada — jak měla linie pěchotních srubů skutečně fungovat

Šest stupňů odolnosti — „arab” a „říman”

Sruby se stavěly s různou tloušťkou zdiva podle toho, jaké dělostřelecké ráži měly odolat a jak exponovaná byla jejich poloha. Vzniklo šest stupňů ve dvou číselných řadách — a odtud pochází pevnostní žargon, kterému dodnes rozumí každý badatel:

Stupeň	Odolá ráži	Označení ŘOP	Princip
1	155 mm	srub malého typu — „arab”	proti jednomu zásahu
2	210 mm	srub malého typu — „arab”	proti jednomu zásahu
I	nejnižší římský	srub velkého typu — „říman”	proti dvěma zásahům do stejného místa
II	240 mm	srub velkého typu — „říman”	proti dvěma zásahům
III	300 mm	srub velkého typu — „říman”	proti dvěma zásahům
IV	420 mm	pouze tvrze	proti dvěma zásahům

Původní kodifikace: čtyři stupně odolnosti podle Směrnic 1935

Tabulka výše popisuje realizovanou praxi let 1937–1938. Poprvé byly stupně odolnosti kodifikovány už v zakládajícím metodickém spisu ŘOP Směrnice pro opevňování (čj. 5.103 taj-hl. št./ŘOP 1935), a to v podobě čtyř římských stupňů. Tato tabulka je pro celý web referenční — ostatní typologické stránky se odvolávají na ni.

„Stanoví se podle důležitosti objektů a možností nepř. dělostř. palby. Jsou čtyři stupně odolnosti.”

Stupeň	Odolá ráži	Přímo ohrožené stěny	Strop	Pancíř věží
I.	155 mm	1,50 m	1,50 m	80–120 mm
II.	240 mm	2,25 m	2,00 m	120–150 mm
III.	300 mm	2,75 m	2,50 m	180–200 mm
IV.	420 mm	3,50 m	3,50 m	250–300 mm
méně důležité objekty a objekty v lesích	—	1,25 m	1,25 m	—

K tabulce patří tři poznámky, bez nichž jí nelze rozumět:

• zadní a nepřímo ohrožené stěny mají u všech stupňů 1,0 m;
• u bočních nepřímo ohrožených stěn se s průrazem nepočítá, protože je chrání krakorec — tam, kde se dá čekat tlak po výbuchu granátu ráže 420 mm, jde ale boční stěna na 1,50 m;
• pancíře se odlévaly ze speciální ocelolitiny o pevnosti 70–120 kg/mm².

Přiřazení stupňů jednotlivým typům objektů bylo v textu jednoznačné: tvrze nejméně III. stupeň, dělostřelecké objekty vždy IV., pozorovatelny zpravidla III. a nikdy méně, izolované objekty v intervalech mezi tvrzemi obyčejně II. a nižší.

Co se do roku 1938 změnilo. Ráže 240, 300 a 420 mm zůstaly beze změny. Přibyla jen levnější spodní patra řady: arabské stupně 1 (155 mm) a 2 (210 mm) pro sruby malého typu a nový, nejnižší římský stupeň I. Ráže 155 mm, kterou rok 1935 přiřazuje I. stupni, tak v realizované praxi odpovídá arabskému stupni 1. Nejde o rozpor v pramenech, ale o vývoj klasifikace mezi dubnem 1935 a výstavbou v letech 1937–1938.

Zdroj: VÚA–VHA Praha, f. ŘOP, sign. 1935/24/5, s. 15 textu. Podrobně: Směrnice pro opevňování 1935.

Proč „araby” vůbec vznikly

Odpověď je čistě ekonomická. Souvislou linii těžkého opevnění od Bohumína po Krkonoše by z „římanů” nebylo možné zaplatit — náklady by výrazně vzrostly a to by vedlo k redukci počtu objektů. ŘOP proto do horských, zalesněných a špatně přístupných úseků, kde se nepředpokládal hlavní nápor, umísťovalo levnější objekty s jednodušší konstrukcí.

Nejde tedy o druhořadé stavby. Směrnice ŘOP je definuje jednoznačně:

„Rozdělení srubů podle úkolu a tvaru půdy je stejné jako u srubů velkého typu. (…) Sruby malého typu mají stejný úkol jako sruby velkého typu. Protože se používají na méně důležitých úsecích, mají ke splnění svých úkolů méně prostředků. Jejich zařízení je jednodušší, osádky, počet střeliva a proviant je menší.”

Jak „araba” poznat v terénu

• menší tloušťky zdí i pancířů zvonů a kopulí,
• kratší ochranná křídla — jejich délka se neřídila nutností krýt střílny hlavních zbraní před přímou palbou jako u „římanů”, ale pouze stavebními potřebami,
• zpravidla jediný zvon — ve středu zadní zdi nebo v některém křídle; dva pancéřové prvky jsou výjimkou,
• odlišný tvar střílen ve zvonu — zvony na „arabech” jsou podle něj snadno rozpoznatelné,
• žádné kulometné věže — do „arabů” se neplánovaly vůbec,
• pozorovací zvony jen výjimečně — jedinými známými případy jsou T-S 28 „Nad pramenem” a nezadaný N-S 39.

Uvnitř jsou rozdíly ještě výraznější: střelecké místnosti u „arabů” nejsou samostatné a slouží zároveň jako skladiště munice a prostor pro nádrže na vodu; chybějí chodby, takže se prochází přímo střeleckými místnostmi; mezi patry vede žebřík a průlezný otvor místo schodiště; vstupní chodbu chrání jen jedny plynotěsné dveře (u „římanů” dvoje) a záchody jsou nejvýše dva. U některých „arabů” chyběl i dieselelektrický agregát.

Kde „araby” stojí

Nejvíc jich mělo vyrůst na hřebenech Orlických hor — zejména v úseku Zemská brána–Sedloňov se zamýšlela prakticky souvislá linie objektů této odolnosti. „Římané” se tam vytyčovali jen u důležitých komunikací využitelných nepřítelem.

Projekce „arabů” probíhala od roku 1936, výstavba začala až o rok později. První se budovaly právě v Orlických horách, kde převažovaly oboustranné objekty. Podoba se změnila při vytyčování linie na Králickém Sněžníku, v Jeseníkách, Krkonoších a na uzávěrách v Jizerských horách — tam měly převažovat jednostranné objekty se zvony v ochranných křídlech a s větším počtem pancéřových prvků.

V Krkonoších naopak vyrostli „římané” i tam, kde by jinak stačil „arab”: vyšší osy zbraní a vyšší zvony umožňovaly vést obranu i při velké sněhové nadílce.

V letech 1935–1936 se navíc uvažovalo o opevnění Šumavy, Českého lesa a Krušných hor výhradně objekty arabské odolnosti — s 15mm velkorážnými kulomety ZB-60 místo protitankových kanonů. Kulomety byly objednány, ale ŘOP zakázku stornovalo a k výstavbě nedošlo.

Dělení podle konstrukce

Kromě odolnosti dělilo ŘOP sruby ještě podle tří dalších nezávislých kritérií — teprve jejich kombinace dává konkrétní objekt, který dnes najdete v terénu.

Podle směru palby

• oboustranné — hlavní zbraně umožňují palbu vlevo i vpravo (někdy i čelně),
• jednostranné — palba jen na jednu stranu; podle toho pravostranné nebo levostranné.

Jednostranné sruby byly z principu dražší: pro udržení souvislé přehrady bylo obvykle nutné postavit v blízkosti druhý objekt, tedy dvojí vnitřní vybavení a dvojí osádku. Volily se tam, kde to vynutil terén — například přehrazení Petříkovického údolí na Trutnovsku objekty T-S 52b, T-S 53 a T-S 55, nebo rozdělení jednoho zamýšleného srubu na vrcholu kopce na dvojici StM-S 31a „Borek” a StM-S 31b „Ozdravovna”.

Podle umístění hlavních zbraní

• dvoukřídlé — hlavní zbraně na obou stranách pod betonem; nejrozšířenější typ, stavěl se výhradně jako oboustranný. Typičtí zástupci: R-S 74 „Na Holém”, OP-S 25 „U trigonometru”, OP-S 12 „Na rytířském”.
• jednokřídlé — na jedné straně pod betonem, na druhé pod pancířem (kopule nebo zvon s těžkým kulometem); nebo jednostranný objekt. Příklady: K-S 9 „Mezi lesíky”, StM-S 27 „Halda”, N-S 83 „Lázně”.
• bezkřídlé — hlavní zbraně na obou stranách pod pancířem. Postaveno jen pět objektů: Ko-S 1, Ko-S 3 a Ko-S 4 v Komárně (kryly přechody přes Dunaj) a K-S 53b „Nad řekou” a R-S 54 „Na potoku” u Zemské brány.

Lomené (stupňované) objekty jsou podskupinou dvoukřídlých srubů pro hornatý terén. Projektanti se snažili lomení držet pod 210 cm — jednak kvůli ceně kopulí, jednak proto, že velké výškové rozložení komplikovalo armování a snižovalo odolnost betonu. Nejvíce lomeným pěchotním srubem čs. opevnění je K-S 36 „Pod Adamem”.

Jednopatrové sruby se stavěly výjimečně — tam, kde byla vysoká hladina spodní vody nebo hrozily záplavy (OP-S 6 „Na zbytkovém”, N-S 84 „Voda”).

Speciální varianty

• sruby s dělostřeleckým pozorovacím zvonem — kromě postřelování svého sektoru sloužily k navádění dělostřelecké palby a měly ubikaci a kancelář pro dělostřelecké pozorovatele (MO-S 23 „Chlupáč”, R-S 85 „Anna”);
• sruby pro čelní palbu — čelní palbu kanonu vz. 36 pod betonem měl mít jen pět objektů: StM-S 30, StM-S 50, T-S 63, Li-B-S 1 a nepostavený DM-S 5. Častější byly kopule s čelně pálícím těžkým kulometem, například K-S 35 „Nad lesem”.

Podrobně, s příklady ke každé kategorii: Arab versus říman — úplná typologie samostatných pěchotních srubů

Palebné vějíře a odměry

Odměr každé zbraně byl daný konstrukcí střílny, ne rozhodnutím osádky — směr palby se určoval už při projektování a betonáži.

Prvek	Odměr / zorné pole
střílna pro zbraň L1 pod betonem	45° (v roce 1938 se zvažovalo rozšíření na 60°, nedošlo k němu)
kopule JA/D — na jednu střílnu	54°
kopule JA/M	45°
střílna ve zvonu	61° zorné pole; pole sousedních střílen se protínají 30 m od zvonu
zvon se 6 střílnami	pokrytí celých 360°

Osa střílny byla vždy totožná s palebným vějířem a kolmá na zeď se střílnami — právě to určovalo tvar celého srubu. Zadní zdi ochranných křídel byly rovnoběžné s předním okrajem palebného vějíře.

Zvláštností dvojkulometu bylo zařízení na lafetě umožňující snížení kolébky pravé zbraně: při současné palbě obou kulometů se tím rozptyl projektilů prodloužil o 50–150 m podle vzdálenosti cíle.

Typová řada matric G 1501–1513: typ určený úhlem

Oboustranné sruby nebyly typizované jedním univerzálním projektem. ŘOP vedlo řadu „matric typů isolovaných těžkých oboustranných objektů” se značkami G 1501 až G 1513, kde každý typ určuje jediný údaj — úhel, který svírají obě křídla objektu. Ten vyplýval z terénu a z požadované palebné přehrady, a pro každý takový úhel vznikla vlastní sada výkresů: půdorys horního patra, půdorys dolního patra (u jednopatrových typů přízemí) a řezy.

Značka	Úhel	Značka	Úhel
G 1501	151° 06′	G 1508	143° 19′
G 1502	138° 57′	G 1509	134° 12′
G 1503	147° 30′	G 1510	112° 12′
G 1504	131° 31′	G 1511	101° 29′
G 1505	101° 29′	G 1512	112° 12′
G 1506	112° 12′	G 1513	150° 33′
G 1507	110° 14′

Rozsah řady je tedy zhruba 101° až 151°. Že nejde o teoretickou tabulku, ukazují rukopisné poznámky v archivním seznamu: u typu G 1501 je tužkou dopsán objekt MJ-S 2, u G 1502 MJ-S 4 a u G 1504 MJ-S 6 — konkrétní sruby na jižní Moravě.

Pramen: VÚA–VHA Praha, f. ŘOP, karton 679, „Seznam matric typů isolovaných těžkých oboustranných objektů”.

Petržalské výjimky

Bratislavské předmostí je typologická kapitola sama pro sebe. Ještě před vznikem ŘOP tam v letech 1933–1935 vyrostla první generace objektů (B-S 5 až B-S 14), jejichž konstrukční koncepci ŘOP nepřevzalo — v následujících letech je pouze modernizovalo a zapojovalo do linie standardních srubů. Úpravy zahrnovaly zaslepení některých střílen, doplnění vzduchotechniky, napojení na pevnostní telefonní síť a výrobu lafet.

Sruby postavené ŘOP měly v Petržalce jednodušší provedení: objekty v I. stupni římské odolnosti měly rovnou vstupní chodbu, nikoli zalomenou, jak bylo jinde obvyklé. Unikátem je B-S IV „Milada” — jediný pěchotní srub arabské odolnosti postavený v 1. stupni odolnosti, v němž měl být navíc ukryt kanon proti útočné vozbě určený k případnému přesunu do polního opevnění. Takové řešení jinde nenajdeme; objekt se nedochoval, zanikl při výstavbě dálnice.

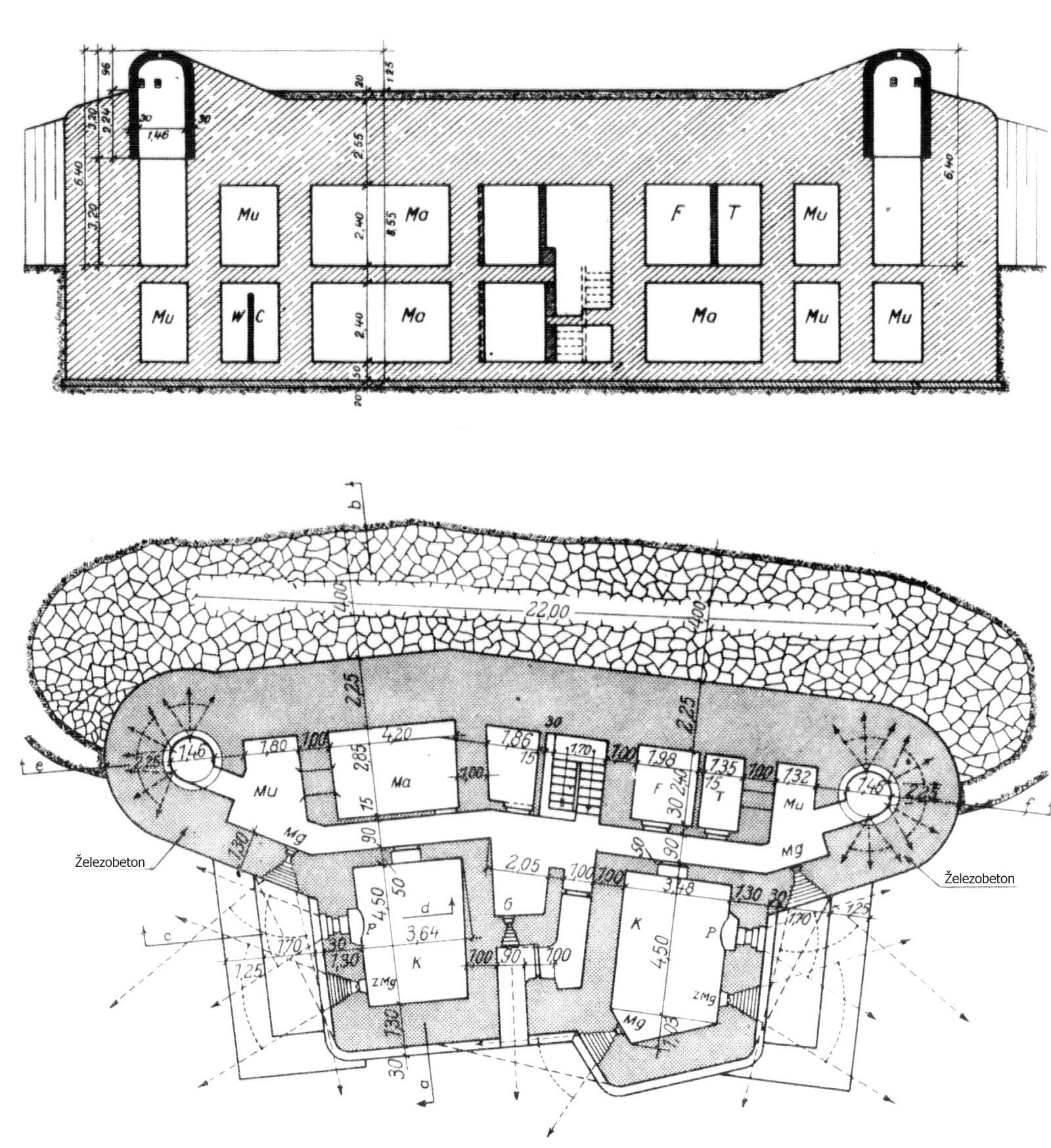

Dobový půdorys a řez z Denkschriftu (1941)

Autentické půdorysy níže pocházejí z německé vojenské studie Denkschrift über die tschecho-slowakische Landesbefestigung (OKH, Berlín 1941; public domain). Ukazují dvoupatrový oboustranný dvoukřídlý pěchotní srub na příkladu objektu OP-S 10 „Na křižovatce” (opavský úsek) — s protitankovým kanonem spřaženým s těžkým kulometem (zbraň L1), dvojčetem těžkých kulometů (zbraň M) a dvěma pancéřovými zvony ve stropnici.

Viz také: Německá špionáž a cvičné objekty — předválečné nákresy čs. pěchotních srubů, které si Wehrmacht v letech 1937–1938 postavil jako cvičné objekty pro trénink útočných postupů.

Co srub stál — ceny roku 1935

Ceny jsou dobové kalkulace ŘOP z roku 1935, tedy z doby, kdy se linie teprve projektovala. Reálné náklady na skutečně postavené objekty se od nich lišily.

Kalkulační data ze Směrnic

Položka	Cena
Malý pěchotní srub — 1 pevná věž, 1 střílna pro bočnou palbu, 2 ochranné střílny, zařízení pro vrhání granátů z věže, ruční ventilátor, překážka kolem objektu	640 000–960 000 Kč
Velký pěchotní srub — oboustranný, po 2 hlavních střílnách na každou stranu, ochranné střílny, 2 pevné pozorovací věže, 2 protitankové zbraně, motorický pohon ventilace, překážky	1 600 000–1 800 000 Kč
1 km opevněné linie z izolovaných srubů s překážkami a vnitřním zařízením	2 200 000 Kč

Zdroj: VÚA–VHA Praha, f. ŘOP, sign. 1935/24/5, s. 24 textu.

Přibližný ceník podle stupně odolnosti (září 1935)

Na dotaz 1. oddělení ŘOP, potřebného pro přípravu rozpočtů, vznikl 9.–10. září 1935 podrobnější ceník rozdělující náklady na stavební část a na zařízení a pancéřování (čj. 5789/taj.):

Objekt	Odolnost	Stavba	Zařízení a pancéřování	Úhrnem
Jednostranný srub se 2 střílnami a 1 zvonem	I	546 000	300 000	846 000 Kč
	II	600 000	300 000	900 000 Kč
	III	786 000	350 000	1 136 000 Kč
	IV	1 000 000	350 000	1 350 000 Kč
Oboustranný srub se 2 střílnami na každou stranu a 2 zvony	I	650 000	510 000	1 160 000 Kč
	II	830 000	510 000	1 340 000 Kč
	III	1 020 000	610 000	1 630 000 Kč
	IV	1 350 000	610 000	1 960 000 Kč
Oboustranný srub s 1 střílnou na každé straně a 2 zvony	I	490 000	440 000	930 000 Kč

Ceny se rozumějí bez zbraní, bez munice, bez spojení, bez pozemku a bez překážek. Skok mezi I. a IV. stupněm dělá u oboustranného srubu zhruba 800 000 Kč — a právě tenhle rozdíl je ekonomickým důvodem, proč později vznikly „araby”.

Rozpočet úseku Orlické hory–Náchod (čj. 5967/taj., 35 km, 93 objektů) pak s těmito čísly počítá v praxi: běžný oboustranný pěchotní srub odolnosti I je tam veden za 1 100 000 Kč s výzbrojí 4/1 kulometů vz. 35 a 2/2 vz. 25, 375 ručními granáty, 2 periskopy a 6 triskopy a osádkou 1 důstojník / 2 poddůstojníci / 22 mužů. Sruby odolnosti II–III v témže úseku stály 1 500 000–2 260 000 Kč.

Zdroj: VÚA–VHA Praha, f. ŘOP, sign. 1935/44-45, s. 10–12.

→ Podrobně o vzniku ceníku, rozpočtu úseku Orlické hory–Náchod a celkovém programu za 10 388 milionů Kč: Co stálo opevnění: ceník srubů z roku 1935

Konstrukce a vnitřní uspořádání

Ačkoli měla většina srubů odlišný vzhled i půdorys, vnitřní uspořádání se zpravidla podobalo — objevují se tytéž místnosti, jen v jiném tvaru a pořadí.

Exteriér

• kamenný zához proti pozorování i účinkům dělostřelecké palby, často daleko před srubem,
• krakorce — přesahy stropní desky nad střílnami a vchodem; chránily před pozorováním ze vzduchu, vrhaly stín zakrývající střílny, bránily zásahům z minometů a vhození výbušniny ze stropu,
• ochranné příkopy pod střílnami hlavních zbraní — pojímaly vystřílené nábojnice, bránily zasypání střílen a komplikovaly přístup pěchotě,
• příkopové periskopy a granátové skluzy pro sledování a obranu mrtvých prostorů,
• betonové břity kolem zvonů, háky pro maskovací sítě na krajích stropu,
• charakteristické šikmé zalomení stěny těsně nad terénem — označuje přechod na zesílenou konstrukci spodního podlaží, protože exploze má v půdě kvůli zemnímu těsnění výrazně silnější účinek než nad povrchem.

Vchod

Vchod ležel u oboustranných objektů mezi střeleckými místnostmi a byl vždy zalomený, aby nepřítel nemohl střílet přímo do interiéru. Chránila ho kaskáda prvků: mřížové dveře kryté pomocnými střílnami, vstupní střílna naproti nim (jediná pod betonem bez lafety — střílelo se z ní pistolí nebo puškou), dvoje silnostěnné plynotěsné dveře a granátové skluzy. Uvnitř se udržoval přetlak, proto směly být otevřeny vždy jen jedny dveře.

Horní patro

Střelecké místnosti hlavních zbraní s hotovostní dávkou munice, stanoviště velitele (jediný člen osádky s vlastní postelí), telefonní ústředna propojená s velitelem okénkem ve zdi, skladiště munice, hlavní nádrže na vodu a vstupy do šachet ke zvonům a kopulím.

Dolní patro

Vždy pod úrovní terénu a se silnějšími obvodovými zdmi. Studna s elektrickým čerpadlem (a nouzovým ručním pohonem), filtrovna s kolektivními filtry udržující přetlak, strojovna s dieselelektrickým agregátem, sklad pohonných hmot na 14denní provoz, ubikace, sklad proviantu, sklad ručních granátů a světlic, umývárna a dvě splachovací toalety s odpadní jímkou OMS. Byl-li srub vybaven minometem, jeho střelecká místnost byla rovněž zde — aby zbraň mohla střílet skrz ochranný příkop.

Vytápění bylo řešeno elegantně: při chodu motoru procházel nasávaný vzduch ohřívačem, do kterého proudila teplá voda od chlazení motoru.

Podrobně, místnost po místnosti: Anatomie pěchotního srubu

Munice a její uložení

Objekty těžkého opevnění musely být schopné okamžité bojové akce, a proto se s prostorem pro střelivo počítalo od prvních návrhů. Část zásoby ležela přímo u zbraní jako pohotovostní dávka munice.

• Střelivo se ukládalo ve vrstvách, mezi které se vkládaly dřevěné trámky o rozměrech 150 × 150 mm.
• Truhlíky stály na dřevěných hranolech, aby nevlhly od podlahy.
• Schránky s kulometnou municí se dodávaly hermeticky uzavřené a otevíraly se až během boje, aby náboje nepoškodila vlhkost.
• Skladovací prostory se členily podle druhu munice; ruční granáty a světlice nesměly být ve stejné místnosti jako ostatní střelivo.
• V objektech arabské odolnosti samostatné muniční sklady většinou chyběly — truhlíky se ukládaly na předem určená místa v rámci celého srubu.

Množství se určovalo pro každou zbraň zvlášť podle jejího účelu. U lehkých kulometů se počítalo se zásobením pouze těch ve zvonech; zbraně v pomocných střílnách pod betonem vlastní příděl neměly a měly použít munici od kulometů ve zvonech. Zásoba měla podle plánů ŘOP vystačit na 14 dnů boje.

Vzduch, energie a spojení

Filtrovna existovala v několika variantách podle velikosti srubu a jeho výzbroje. Vzduch se čistil kolektivními filtry a rozváděl potrubím tak, aby uvnitř vznikal mírný přetlak — ten bránil pronikání bojových plynů zvenčí a zároveň vytlačoval zplodiny vznikající střelbou. Přetlak ve střeleckých místnostech udržely těsné dveře i při poruše nebo sníženém výkonu ventilátoru.

Dieselelektrický agregát ve strojovně poháněl ventilaci, osvětlení a spojovací přístroje; palivo a maziva na 14denní provoz se skladovala v samostatné místnosti dolního patra, obvykle v kovových sudech. Kromě několika výjimek u „arabů” měl agregát každý pěchotní srub.

Spojení mělo stát na několika nezávislých vrstvách:

• pevnostní telefonní síť — každý srub měl samostatné napojení vedoucí do týlu; kabely se ukládaly až tři metry hluboko s kamenným záhozem,
• speciální pevnostní ústředna v plechové skříni konstruované tak, aby chránila zařízení při přímém zásahu objektu,
• zvukovody a světelná signalizace mezi střeleckými místnostmi a pozorovacími zvony pro rychlý přenos informací,
• zemní telegraf — místnosti pro něj vznikly, ale do září 1938 nebyl instalován v žádném srubu,
• radiostanice u objektů s dělostřeleckými pozorovateli — zůstaly jen na papíře.

Dobové normy ventilace (1935)

Směrnice pro opevňování stanovily konkrétní čísla, podle nichž se ventilace srubů dimenzovala:

Parametr	Hodnota
Přetlak v objektu	3–5 mm vodního sloupce
Sruby s osádkou do 12 mužů	1 ventilátor
Sruby větší	2 ventilátory
Každá věž	zvláštní ventilátor, který saje vzduch ze srubu
Nasávací roura	40 × 40 cm; ostatní potrubí vedeno u stropu, průřez podle velikosti místnosti
Pohon	normálně elektrický, každý ventilátor zařízen i na ruční pohon (výkon zhruba poloviční)

Kromě přetlaku, filtrace a plynotěsnosti dveří obytných a střeleckých místností se s jinou kolektivní protiplynovou ochranou nepočítalo — zbytek měly zajistit plynové masky.

Zdroj: VÚA–VHA Praha, f. ŘOP, sign. 1935/24/5, s. 35 a 43 textu.

→ Jak se filtry a agregáty vybíraly a co to stálo: Vzduch a proud: technika přežití v objektu

Odpočinek a strava

Dimenzování ubytování bylo stejně střízlivé jako všechno ostatní: místnost pro odpočinek pojala polovinu osádky na polních lůžkách ve dvou patrech — počítalo se s tím, že druhá polovina je právě ve službě. Kubatura na muže se odstupňovala na 4,0 m³ (dobré ubytování), 3,6 m³ (průměrné) a 3,0 m³ (nejmenší přípustná).

Pro osádky se počítalo se zvýšenou „pevnostní dávkou” potravin uloženou v plechových zaletovaných nádobách. S vařením v objektu se nepočítalo — strava se buď donášela, nebo jen ohřívala z vlastních zásob.

Zdroj: VÚA–VHA Praha, f. ŘOP, sign. 1935/24/5, s. 35 a 43 textu.

Podrobně: Pomocné stavby těžkého opevnění — kabelové komory, velitelská stanoviště a muniční sklady

Pancéřové prvky

ŘOP počítalo 10 cm pancíře jako ekvivalent 100 cm železobetonu — pancéřový prvek proto mohl být oproti betonové variantě výrazně menší, a tím i méně zranitelný.

Prvek	Úkol	Varianty
Zvon	především pozorování, dále daleké rušivé palby a blízká obrana	AJ/N (lehký kulomet vz. 26), AJ/D (těžký kulomet vz. 37), AJ/P (pouze dělostřelecké pozorování)
Kopule	palba do palebné přehrady; nahrazuje hlavní střílnu tam, kde ji nelze chránit před přímou palbou	JA/D (samostatný kulomet vz. 37), JA/M (dvojče vz. 37)
Kulometná věž OR	daleké palby všemi směry	plánována do pěti samostatných srubů, nedokončena ani jedna

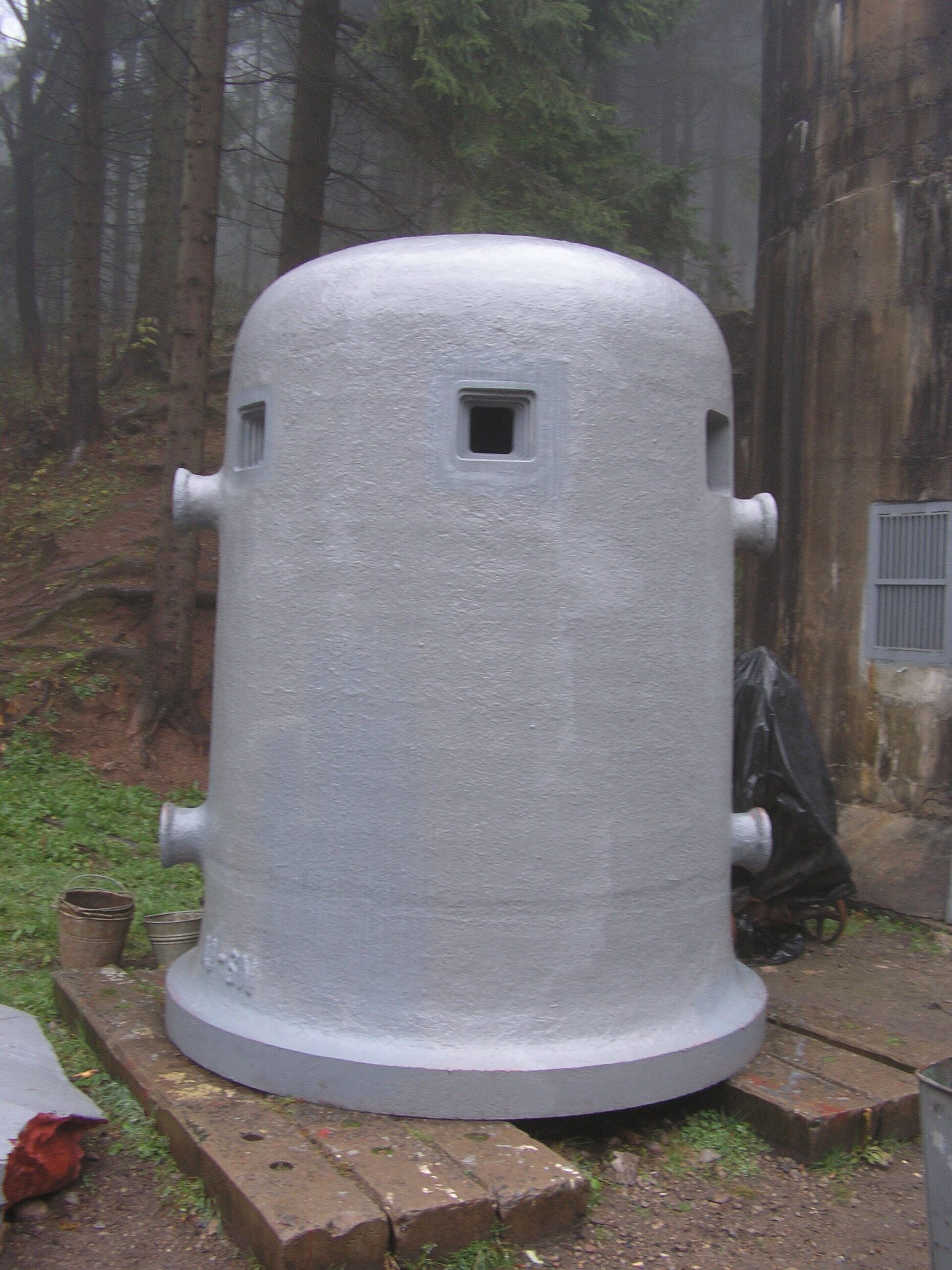

Rozměry zvonů: nejmenší měřily na výšku zhruba 2 m, největší (výhradně tvrzové) až 4,5 m; vnitřní průměr byl u všech verzí stejný, asi 1,3 m, hmotnost podle typu 13 až 52 tun. Celkem vzniklo 54 variant zvonů a kopulí a další čtyři verze dělostřeleckých pozorovacích zvonů.

Výrobu zajišťovaly Vítkovické horní a hutní těžířstvo, Škodovy závody v Plzni a Báňská a hutní společnost v Třinci. Ze 793 objednaných kusů se do září 1938 vyrobilo 389, dalších 149 zůstalo rozpracovaných a u 255 práce vůbec nezačaly — armáda přitom potřebovala 739 zvonů a kopulí.

Podrobně: Pancéřové prvky — zvony, kopule, kulometné věže a střílny

Výzbroj

Primární zbraní pěchotních srubů byl kulomet vz. 37, používaný zejména pro boční palby do intervalu. Mohl být nasazen samostatně (zbraň D), ve dvojčeti na společné lafetě (zbraň M) nebo na lafetě 4cm kanonu (zbraň L1).

Označení ŘOP	Zbraň	Umístění
M	dvojče těžkých kulometů vz. 37	střílna pod betonem, kopule JA/M, věž OR
L1	4cm kanon vz. 36 spřažený s kulometem vz. 37	střílna pod betonem
O	samotný 4cm kanon vz. 36	střílna pod betonem
D	samostatný těžký kulomet vz. 37	pod betonem, kopule JA/D, zvon AJ/D
N	lehký kulomet vz. 26	pomocné střílny, zvon AJ/N
G	9cm pevnostní minomet CE vz. 38	střelecká místnost v dolním patře
U	5cm pevnostní minomet	zvon

Zajímavý detail: speciální zařízení na lafetě dvojkulometu umožňovalo snížení kolébky pravé zbraně, čímž se při současné palbě obou kulometů dosáhlo prodloužení rozptylu projektilů o 50–150 m podle vzdálenosti cíle.

Z těchto zbraní se do objektů dostaly jen kulomety a kanony vz. 36 — 222 kanonů obou verzí do října 1938. Ani jeden pevnostní minomet nebyl nainstalován; 5cm minomet, který měl být v každém srubu, zůstal ve dvou prototypech.

Maskování

ŘOP si bylo vědomo, že polohu srubů utajit nelze. Snažilo se ale zabránit tomu, aby protivník snadno odhalil jejich výzbroj a směr palby, a zároveň ztížit dělostřelcům přesné zaměření na velkou vzdálenost.

Zkoušely se tři cesty:

1. Nátěr omítek. Nejčastěji tmavé či světlé odstíny šedé. Výjimky existovaly — pěchotní sruby tvrze Bouda byly natřeny zeleně, objekty chránící Náchodskou branku dostaly vícebarevné schéma připomínající kamufláž obrněné techniky. Nakonec se prosadily pouze odstíny šedé; zvony a kopule se měly natírat šedou s černými skvrnami, což se v praxi ne vždy dodržovalo.
2. Maskovací sítě — háky pro jejich zavěšení jsou dodnes na krajích stropů.
3. Popínavé rostliny a kompletní zastírání — testováno na MO-S 7 „Antošovice” a zejména na MO-S 17 „U Štípek”, kde proběhly rozsáhlé práce se slibnými výsledky. ŘOP je odmítlo kvůli vysokým nákladům a nutnosti sezonní obměny.

Levnější alternativu se do září 1938 najít nepodařilo. Obnovené vícebarevné schéma je dnes k vidění na srubu N-S 82 „Březinka”.

Vývoj konstrukce v čase

Podoba srubů se měnila prakticky nepřetržitě, takže každý stavební úsek má své specifické rysy:

• první podúsek Bohumín (prosinec 1935) — každá hlavní zbraň měla vlastní střílnu, což vedlo ke vzniku velkých a tvarově rozmanitých objektů. Koncepce se rychle ukázala jako nevhodná;
• zavedení zbraní M a L1 zásadně zjednodušilo půdorysy;
• kulometné věže se objevují jen v úsecích Moravská Ostrava a Králíky, později už výhradně u tvrzí;
• od roku 1938 se přestalo s umísťováním zbraně D pod beton;
• do dubna 1938 se každý srub projektoval individuálně pro dané místo; po anšlusu Rakouska se na jižní Moravě a na dolním toku Moravy přebíraly hotové projekty s drobnými úpravami, aby se ušetřil čas.

Pro sjednocení opakujících se detailů — střílen, vchodů, granátových skluzů, některých místností a jejich vybavení — vznikly takzvané R plány, šablony pro projektanty. V roce 1936 je doplnil dokument Data pro konstrukci objektů stálého opevnění. Finální projekt průměrného srubu přesto zahrnoval kolem stovky výkresů a dalších dokumentů.

Samotná betonáž jednoho srubu obvykle zabrala 3–6 dnů a musela probíhat nepřetržitě, aby neklesla pevnost konstrukce; příprava stavebního podúseku od zadání po zahájení betonáže prvního objektu trvala přibližně 60–76 pracovních dnů.

Podrobně: Jak vznikal pěchotní srub — od vytyčení v terénu po vylitý beton

Když se stavělo příliš rychle

Při daném tempu byly chyby nevyhnutelné. Nejčastější bylo nepřesné umístění střílen ve zdi — odchylky od plánu ovlivňovaly palebné pole, zpravidla ale bez zásadního dopadu na schopnost objektu plnit úkoly. Známé jsou tři výraznější případy:

• K-S 15 „U lípy” — chyba při vytyčování vedla k pootočení objektu o 7,5°. Srub tím ztratil možnost účinně vést palbu požadovaným směrem a ŘOP muselo složitě řešit úpravu směřování střílen.
• T-S 28 „Nad pramenem” — omyl už při navrhování: pravé křídlo se střílnami bylo nadměrně vytočeno k nepříteli a podle chybného projektu proběhlo i šalování. Přestože se nesrovnalost při kontrole odhalila, na přepracování projektu nebyl čas — řešilo se úpravou terénu v okolí srubu.
• R-S 89 „U silnice” — povolené šalování u ochranné střílny, kudy unikl beton mimo požadovaný prostor. Firma musela závadu opravit na vlastní náklady.

Jak odolný srub ve skutečnosti byl

Není to odhad — ŘOP si to ověřilo ostrým ostřelováním. Pro tento účel vznikl v roce 1936 v Brdech na cílové ploše Jordán zkušební srub CE, jednostranný objekt ve II. stupni odolnosti o dvou podlažích. Zkoušky proběhly 23.–25. června 1937, tedy 12,5 měsíce po betonáži, a začaly nejtěžší dostupnou ráží.

Svědectví zanechal plukovník Josef Hubálek:

„Šťastnou náhodou dopadly všechny tři granáty asi doprostřed stropu objektu. Vzdálenost mezi dopady nepřesahovala dva metry. Největší hloubka vniku byla jen asi 0,7 m, to je asi do jedné třetiny tloušťky stropu. (…) V objektu byla pro pokus umístěna drůbež v klecích a volně tam pobíhal přítulný lovecký pes. Nebyl na nich po ostřelování pozorován žádný zvláštní účinek.”

Následovaly moždíře ráže 21 cm — po prvním nárazu zhasla v objektu světla, ale elektrická centrála běžela dál; vypadl pouze automatický spínač proudu. Granáty ráže 15 cm už způsobovaly jen malé otřesy.

Srub CE ostřelování přežil bez vážnějšího poškození. Pro ŘOP to byl zásadní argument: konstrukce československého těžkého opevnění obstála.

Pro srovnání — poválečné zkoušky v roce 1947 ukázaly i hranici odolnosti. 21cm těžký kanon Škoda V3, střílející z velmi malé vzdálenosti proti boční stěně zbavené záhozu, ji druhou ranou prorazil a granát vybuchl ve filtrovně. Zához a správná orientace objektu tedy nebyly kosmetika, ale součást odolnosti.

Podrobně: Zkušební a cvičné objekty ŘOP

Osádky

Velikost osádky závisela na dispozicích objektu, výzbroji a úkolech:

Objekt	Osádka
nejmohutnější oboustranné sruby	40–50 mužů
nepostavený T-S 40 „U chaty”	49 mužů (z toho 7 dělostřeleckých pozorovatelů)
K-S 36 „Pod Adamem”	37 mužů
nejmenší „araby” (R-S 90/II, K-S 53b)	12 mužů

Jak vypadal rozpis osádky v roce 1935

Nejstarší dochované rozpisy osádek jsou „zatímní počty” tvrzí úseku Králíky–Mladkov, zpracované mjr. gšt. Podroužkem a schválené brig. gen. Husárkem. U tvrze Berghöhe (pozdější Hůrka) rozepisují osádku funkci po funkci:

Objekt	Osádka	Rozpis
Pěchotní srub 10	1 důstojník, 9 poddůstojníků, 29 vojínů	velitelství a záloha obsluhy 1+6; dvojče těžkých kulometů 2+3; dvojče ve věži 3+5; 2 smíšená dvojčata 4+8; 2 lehké kulomety 2; filtr a telefon 5
Oboustranný pěchotní srub 13	2 důstojníci, 10 poddůstojníků, 23 vojínů	velitel a záloha 1+5; dvojče těžkých kulometů v kopuli 2+3; 2 smíšená dvojčata pod betonem 4+8; 2 lehké kulomety 1+2; telefon a filtr 5; dělostřelečtí pozorovatelé 1 důstojník a 5 poddůstojníků

Rozpis rozlišoval, kolik lidí je „na místě, u zbraní” a kolik v kasárnách — u srubu 10 to bylo 3 poddůstojníci a 16 vojínů u zbraní, zbytek v kasárnách. Za pozornost stojí, kolik místa v tabulce zabírá spojení a filtrovna: pět mužů, tedy stejně jako obsluha dvou hlavních zbraní.

Zdroj: VÚA–VHA Praha, f. ŘOP, sign. 1935/38/2-2 (čj. 6740 taj. hl. št. ŘOP 1935).

Osádky byly v míru rozděleny na dva sledy, z nichž každý musel být schopen nouzově obsloužit veškeré zbraně, stroje a pojítka ve srubu. Jeden sled byl v opevnění, druhý v kasárnách; střídaly se po týdnu nebo po 14 dnech. Zásoby proviantu i munice byly vypočítány na 14 dnů nepřetržitého boje, stejně jako palivo pro dieselagregát.

Základní organizační jednotkou byla hraničářská rota, kterou tvořilo několik osádek samostatných srubů — zpravidla tři až sedm objektů. Jako první vznikl v srpnu 1937 hraničářský pluk 4.

Podrobně, včetně vzpomínek hraničářů: Osádky pěchotních srubů — služba, výcvik a život v betonu

Improvizace září 1938

Objekty se do bojové pohotovosti uváděly tím, co bylo po ruce. Do nedokončených srubů se hned, jak to bylo technicky možné, dodávaly bedny s těžkými kulomety vz. 24, podstavci a municí — vodou chlazenými a poruchovými zbraněmi, které měly nahradit chybějící pevnostní výzbroj. Osazovaly se do střílen určených pro zbraně L1 nebo O, kam šel kulomet snadno umístit; u srubů bez takové střílny se muselo hledat jiné řešení.

Ve zvonových šachtách se budovaly provizorní podlážky a přístřešky a do takto vytvořených palpostů se zpravidla umísťoval kulomet vz. 26. Stavební deník objektu MJ-S 29 „Svah” za 24.–30. září 1938 to zachycuje věcně:

„Objekt Svah, vybetonovaný, byl připraven k obraně; z materiálu získaného na staveništi byly provedeny žebříky do zvonů, podlážky do zvonů, do L1 střílen stojany pro kulomety. Do objektu navozeny byly pytle s cementem k eventuálnímu zahrazení vchodů.”

Kolik jich stálo

Od prosince 1935 do konce září 1938 se podařilo vybudovat 221 samostatných pěchotních srubů z původně plánovaných 1 176. Spolu s tvrzovými pěchotními sruby se celkový počet dokončených objektů tohoto typu blíží 263.

Drobné rozdíly mezi zdroji vznikají podle toho, zda se za „dokončený” počítá objekt stavebně hotový, nebo objekt včetně osazení pancéřových prvků. Kompletně dokončit se nepodařilo prakticky žádný objekt těžkého opevnění — část vnitřního vybavení do října 1938 nebyla dodána a některé prvky ani vyvinuty.

Rozdíly mezi úseky přitom byly obrovské: hraničářský pluk 19 měl v září 1938 všech svých 76 objektů hotových a 69 vyzbrojených, zatímco hraničářský pluk 5 disponoval čtyřmi vybudovanými objekty a žádným vyzbrojeným.

Izolovaný a tvrzový pěchotní srub

Izolovaný pěchotní srub a tvrzový pěchotní srub nejsou odlišné stavební typy — jde o stejnou konstrukci v odlišném taktickém nasazení. Označení „izolovaný” neznamená osamocený objekt v poli; v terminologii ŘOP jde o srub, který není součástí tvrze. Naprostá většina z nich stála v souvislé linii.

Dobový předpis oba popisuje jedním dechem: „Pěchotní sruby tvoří souvislé pokračování linie isolovaných srubů v opevněném pásmu a mají týž úkol. Mohou býti oboustranné nebo jen jednostranné. Kromě spojení bočnou palbou se sousedními objekty a čelné palby do předpolí účastní se též blízké obrany tvrze.”

V sestavě tvrze bývaly zpravidla dva až čtyři pěchotní sruby. Výjimky: Poustka měla mít pět, Smolkov jediný.

Čtyři rozdíly

	Tvrzový pěchotní srub	Izolovaný pěchotní srub
Odolnost	vždy IV. stupeň	podle potřeby, nejvýše III.
Vstup	žádný klasický vchod — jediný běžně používaný vstup vede z podzemí výtahovou šachtou se schodištěm	vchod se zalomenou chodbičkou
Nasávání vzduchu	ventilační zvon na stropě, u novějších tvrzí průduch v týlové stěně	vstupní chodbičkou
Nouzový výlez	u některých, 80 × 100 cm, do ochranného příkopu	—

Absence vchodu je nejnápadnější rozdíl. Vyústění výtahové šachty a schodiště bylo v horním patře odděleno plynotěsnými dveřmi a přechodovou komorou, aby tudy do nitra tvrze nepronikl kontaminovaný vzduch. Nouzový výlez, pokud existoval, jistila jedna vnitřní pistolová střílna, jedny mřížové, jedny pancéřové plynotěsné a jedny plechové plynotěsné dveře.

S tím souvisí méně nápadná potíž: odkud brát vzduch. U izolovaných objektů se nasával vstupní chodbičkou, tu ale tvrzový srub nemá — a často nešlo vzduch odebírat ani z ochranného příkopu, kam ústil nouzový východ, protože tam padaly prázdné nábojnice se škodlivými výstřelovými zplodinami. Řešením byl buď ocelolitinový ventilační zvon na stropě (starší tvrze), nebo průduch v týlové stěně (novější tvrze) — takové místo muselo být perfektně chráněné granátovým skluzem i palbou lehkého kulometu z jiného objektu.

Tři výjimky

MO-S 20 „Orel” a K-S 24 (Bouda) měly nouzový východ řešený stejně jako běžný vstup do izolovaného srubu — u každého z jiného důvodu. MO-S 20 byl v podstatě vyprojektován jako izolovaný objekt a k zařazení do sestavy tvrze mělo dojít až později. U K-S 24 tento prvek zajišťoval ústup části mužstva z podzemních kasáren, protože nouzový východ v prostoru vyrovnávací šachty by kapacitně nedostačoval.

MO-S 40 „Nad silnicí” (Smolkov) a K-S 23 (Bouda) měly hlavní i pomocnou výzbroj výhradně ve zvonech a kopulích, byly zcela zapuštěny do terénu a nouzový východ u nich zcela chyběl.

Třípatrové výjimky a dvojí role

Tvrzové sruby se projektovaly jako dvoupatrové; extrémně prudký svah si vynutil třípatrovou dispozici u K-S 13 „U lomu” (Hůrka; osádka 37 mužů, druhý největší vybetonovaný objekt svého druhu) a T-S 72 (Stachelberg, nedokončen).

Většina tvrzových „pěchoťáků” plnila navíc roli dělostřelecké pozorovatelny — k tomu sloužil dělostřelecký pozorovací zvon, výjimečně i zvon pro lehký kulomet. Otočná kulometná věž OR byla plánována na pěti srubech (K-S 10 „U boží muky”, K-S 40 „U háječku”, T-S 46, T-S 72 „Chlum” a objekt S-I tvrze Orlík), 9cm minomet vz. 38 v jediném (T-S 15, Jírová hora).

Sedmnáct vybetonovaných tvrzových srubů

Tvrz	Objekty
Smolkov	MO-S 40 „Nad silnicí”
Hůrka	K-S 10 „U boží muky”, K-S 13 „U lomu”
Adam	K-S 39 „Hodek”, K-S 40 „U háječku”, K-S 41 „Pod vrškem”

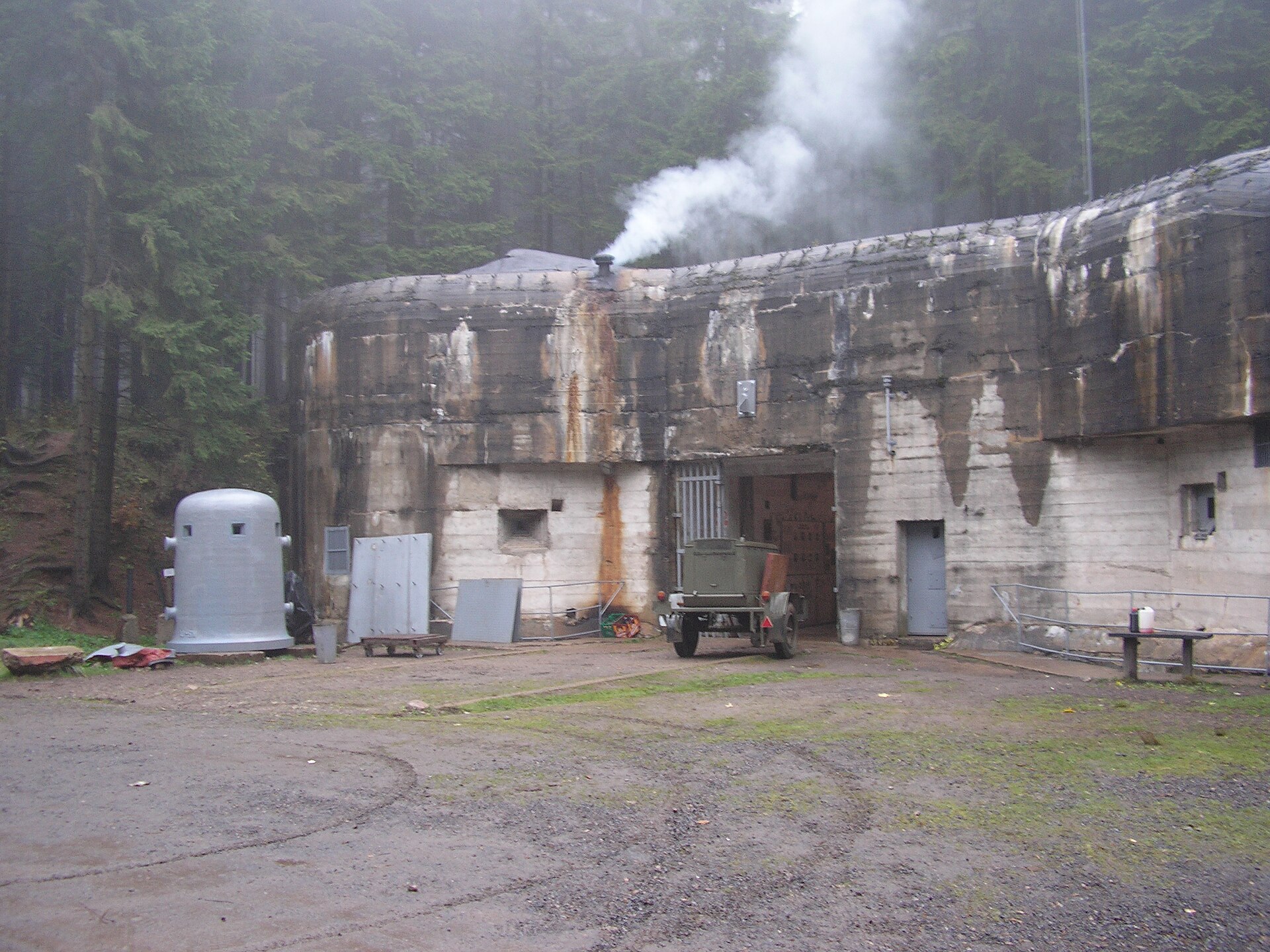

Bouda	K-S 21, K-S 23, K-S 24
Hanička	R-S 76 „U lomu”, R-S 77 „U pozorovatelny”, R-S 80 „U potůčku”
Dobrošov	N-S 72 „Můstek”, N-S 73 „Jeřáb”
Skutina	N-S 48 „U stodol”, N-S 49 „Pod lesem”
Stachelberg	T-S 73 „Polom” — jediný vybetonovaný objekt celé tvrze

Ostatní typy tvrzových objektů — dělostřelecký srub, vchodový objekt a dělostřelecká pozorovatelna — mají vlastní stránky; celkový přehled najdete u dělostřelecké tvrze.

Veřejně přístupné sruby

• MO-S 18, MO-S 19 „V aleji” a MO-S 20 „Orel” — Areál čs. opevnění Hlučín-Darkovičky (Slezské zemské muzeum). Hlavní objekt MO-S 19 byl od počátku 80. let upravován do podoby z roku 1938, včetně přesunu střílen, zvonů a kopulí z jiných objektů.
• N-S 82 „Březinka” u Náchoda — dnes nejlépe zrekonstruovaný samostatný pěchotní srub v ČR i na Slovensku. Mezi unikáty patří originální kanon vz. 36 (výrobní číslo 173, v roce 1938 zde skutečně instalovaný), pravděpodobně jediná zachovalá pevnostní telefonní ústředna a funkční filtrovna.
• K-S 14 „U cihelny” a K-S 8 „U nádraží” — Vojensko-historické muzeum Králíky.
• MJ-S 3 „Zahrada” — Šatov u Znojma (Technické muzeum v Brně).
• MJ-S 4 „Zatáčka” — objekt v poválečném stavu po reaktivaci, včetně 85mm kanonu vz. 44/59 a kamuflážního nátěru; otevírán několikrát do roka.
• MO-S 5 „Na trati” u Bohumína — objekt rozdělený železničním tělesem na dvě části propojené chodbou pod tratí.

Nepřístupné sruby často stojí v terénu jako mohutné betonové objekty, místy s dochovanými pancéřovými prvky. Ze 106 pancéřových prvků, které na objektech zůstaly po roce 1945, se dochovalo pouze 57 — zbytek odstranil v letech 1953–1956 národní podnik Kovošrot, zčásti i nelegálně.

Po Mnichovu

Po záboru pohraničí připadla Německu téměř všechna linie. Němci objekty testovali ostřelováním, na Králicku a Opavsku část z nich pro vlastní zkoušky dokonce vyzbrojili a vybavili, a systematicky odstraňovali pancéřové prvky, které z velké části putovaly do hutí k přetavení. Kanon L1 zařadili do výzbroje jako 4,7 cm Pak K 36(t) a nasadili ho na Atlantickém valu i na Krétě.

Na jaře 1945 se sruby na Ostravsku a Opavsku staly součástí německé obranné linie proti Rudé armádě — a bojů se tak nakonec dočkaly, byť v cizích rukou.

Po válce došlo k reaktivaci jen na jižní Moravě a v Petržalce; od roku 1959 se do objektů instaloval 85mm kanon vz. 44/59. Poslední specializovaný útvar ROTO (roty osádek stálého opevnění) armáda zrušila v roce 1999. Dodnes aktivně slouží už jen srub N-S 45 „Polom” se seismickou stanicí.

Podrobně: Od zrady k ROTO — osudy pěchotních srubů 1938 až 1999

Související články

• Arab versus říman — úplná typologie samostatných pěchotních srubů
• Anatomie pěchotního srubu — místnost po místnosti
• Jak vznikal pěchotní srub — od vytyčení v terénu po vylitý beton
• Pancéřové prvky — zvony, kopule, kulometné věže a střílny
• Palebná přehrada — jak měla linie pěchotních srubů skutečně fungovat
• Systém překážek — jak se hledal rozsocháč, který zastaví tank
• Zkušební a cvičné objekty ŘOP
• Pomocné stavby těžkého opevnění
• Osádky pěchotních srubů — služba, výcvik a život v betonu
• Od zrady k ROTO — osudy pěchotních srubů 1938 až 1999

Zdroje a literatura

• Suchánek J., Fuksa I.: Čs. opevnění 1935–1938: Pěchotní sruby (Extra Publishing, Brno 2025)
• Všeobecné zásady a složky stálého opevnění (ŘOP, 1939)
• Stehlík, E. a kol.: Lexikon těžkých objektů československého opevnění z let 1935–38
• Denkschrift über die tschecho-slowakische Landesbefestigung (OKH, Berlín 1941) — BArch RH 11-III/1028, public domain
• VÚA–VHA Praha, fond Ředitelství opevňovacích prací, sign. 1935/24/5 (Směrnice pro opevňování 1935)
• VÚA–VHA Praha, fond Ředitelství opevňovacích prací, sign. 1935/44-45 (přibližný ceník objektů čj. 5789/taj. a rozpočet úseku Orlické hory–Náchod)
• VÚA–VHA Praha, fond Ředitelství opevňovacích prací, sign. 1935/38/2-2 (zatímní počty osádek tvrze Berghöhe)

Naposledy aktualizováno: 8. srpna 2026
